巴氏硬度儀Hba-1

巴氏硬度儀Hba-1主要用于測量鋁及鋁合金硬度，也可以測量其他軟金屬硬度。HBa-1是一種手持式儀器，將其握在掌心，壓向試樣，即可測出試樣硬度。由于其特殊的測量方式，使它可以測量各種超大、超重、超厚、彎曲、異型的工件及裝配件，可用于測量板、帶、型、線材及各種鍛件、鑄件等，還可用于加工件的現場檢查及不可分離件的生產控制。

巴氏硬度儀結構原理

HBa-1巴氏硬度儀是一種壓痕硬度。它以特定的壓頭在標準載荷彈簧的壓力下壓入試件，而從壓入的深淺來表征試件的硬度。

巴氏硬度儀Hba-1的主要結構如圖1所示。

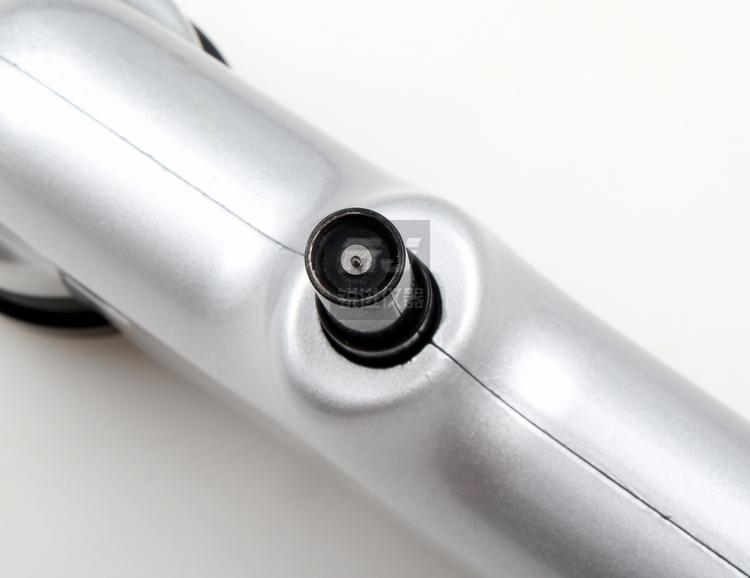

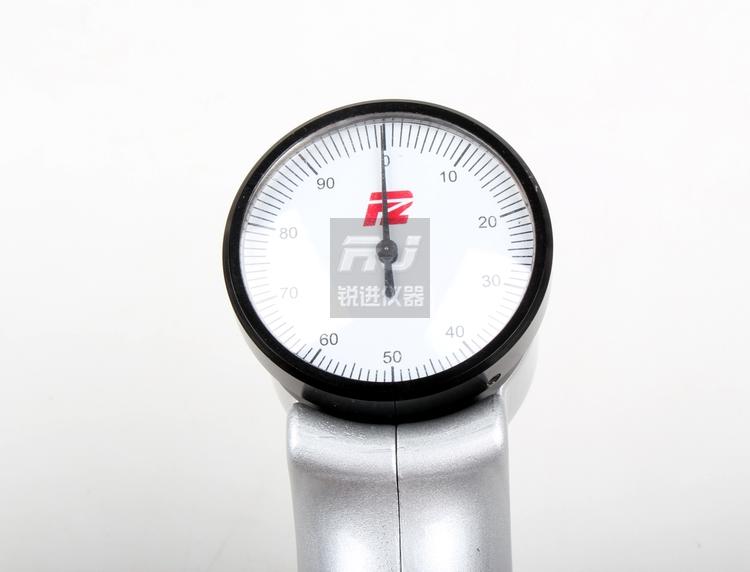

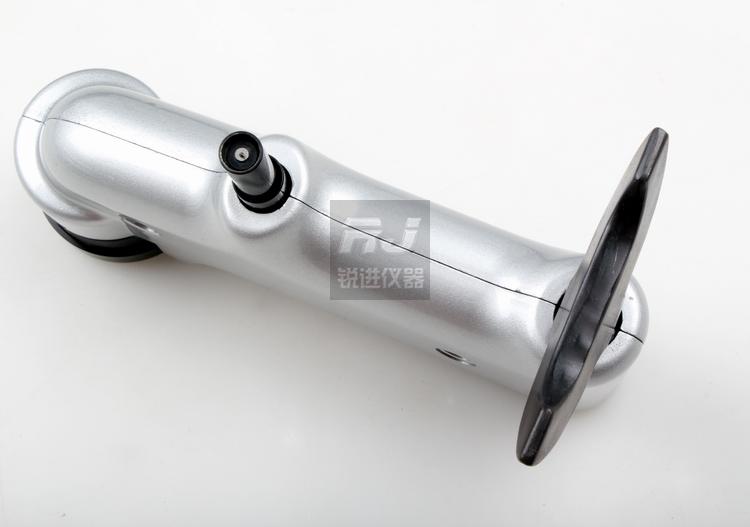

Hba-1硬度計的主要測量結構安裝在機架（12）上。在下部滿度調整螺絲（7）中間是一個壓頭（11），壓頭上端頂著一個由載荷彈簧（2）壓著的主軸（4）。測量時主軸的上下移動通過換向杠桿（5）而使指示表（6）指示出的讀數。裝于機架后部的撐腳（13）保證使測量軸線垂直于被測表面。左、右兩半機殼（1）保護內部結構不被損壞或變動。

巴氏硬度儀調修方法。

1、滿刻度的調整

若檢查滿刻度不是100時，可按下述方法進行調整。

打開機殼（1），松開下部的鎖緊螺母（8），旋動滿刻度調整螺絲（7），若滿刻度大于100時可旋出此螺絲，若滿刻度小于100時，可旋進此螺絲然后緊固鎖緊螺母，直至滿刻度符合100為止。

2、示值誤差的調整

當用硬度計測量所附的兩種高低不同的硬度塊，所得的結果與標示值不符時，可旋動帶有十字槽的載荷調整螺絲（3），旋進此螺絲時，高低硬度間距拉開，同時各硬度值向偏低方向移動；旋出此螺絲時，高低硬度間距縮小，同時各硬度值向偏高方向移動。

對于壓頭折斷或損壞的硬度計的硬度計則不會有滿意的測試結果，此時必須更換壓頭。

3、壓頭的更換。

由于壓頭的長度與整個測量系統尺寸鏈有關，故在損壞時，不能任意修磨而復用，必須更換壓頭。更換壓頭時，先打開機殼（1），松開下部的鎖緊螺母（8），將滿度調整螺絲（7）旋出，即可取出舊壓頭，裝上新壓頭。此時注意不要讓主軸及載荷強簧跟著彈出來。更換壓頭時，硬度計應重新進行滿刻度和示值的校準。

巴氏硬度儀主要特點

1.    HBa-1巴氏硬度計測量范圍寬。從很軟的純鋁到特別硬的鋁合金，甚至黃銅均可進行測量，其有效測量范圍相當于布氏硬度HB25～150。

2. 精度高。巴氏硬度計有100個刻度，而韋氏硬度計具只有20個刻度，因此，它的精度要比W-20韋氏硬度計高得多。

3. 體積小，重量輕(510g)，便于攜帶。

4. 單手操作，無須使用經驗，在任何場合，只要伸手可及均可測量。

5. 換算方便。測量值可以通過查表換算成其他常用的硬度值，如布氏(10mm球體500kg負荷)、維氏(5kg)、韋氏、洛氏(B、E、F、H)等。

巴氏硬度儀標準與檢定

HBa-1巴氏硬度儀學習了美國巴勃-考曼公司生產934-1巴氏硬度計，符合美國材料試驗標準ASTM B648－78(00)《使用巴克爾硬度計測量鋁合金硬度的試驗方法》。符合我國計量檢定規程為JJG610－89《巴克爾硬度計檢定規程》。這項規程規定了對HBA-1巴氏硬度計的計量檢定項目、檢定方法及合格標準，可用于新生產的、使用中的和修理后的巴氏硬度計的檢定。

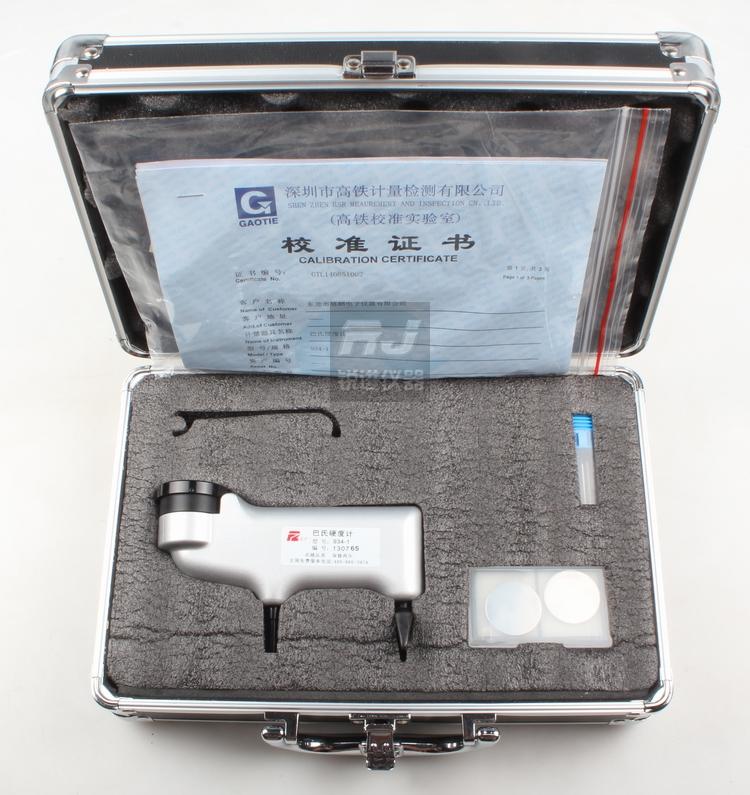

巴氏硬度儀隨機附件

1、高硬度塊1片；（其硬度范圍為±1巴氏硬度計單位，或已給定硬度范圍）。

2、低硬度塊1片；（其硬度范圍為±2.5巴氏硬度計單位，或已給定硬度范圍）。

3、專用搬手1把。

4、備用壓針2支。
