防靜電測試儀SL-030

防靜電測試儀測量指數說明：

10的3-5次方=導體

10的6-10次方=防靜電（ESD防靜電標準）

10的11-12次方=絕緣體（12次方完全絕緣）

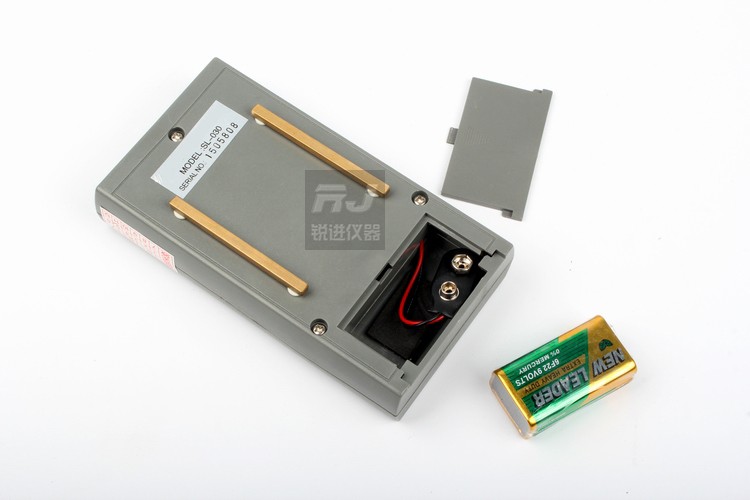

表面電阻測試儀是通過測量防靜電產品表面的電阻，從而檢測防靜電產品的防靜電能力，本儀器遵循ASTM標準D-257測試方法，測試時通過測試儀底部的兩根平行銅電極快捷地測試物體表面的電阻，只需放置在需要測量的物體表面及按下紅色的按鍵，儀器上的十個103-1012LED將其中一個測試數值亮起，亮起的LED燈即為所測物體的表面電阻。

產品詳細介紹

1、這種小巧袖珍型檢測表既可測量表面阻抗，又可測量對地電阻，量程范圍廣，從103歐姆/□到1012歐姆/□，精度為±1/2量程。
2、SL-030采用ASTM標準D-257平行電極傳感方法，可以簡便、重復地測量各種傳導型、靜電泄放型、絕緣型表面。

產品功能描述

使用方法：
要測量表面阻抗，將表放在被測表面上，按住紅色的測量（TEST）按鈕，持續發亮的發光二極管（LED）即指示出測量的表面阻抗量級。
103=1千歐姆 綠色LED
104=10千歐姆 綠色LED
105=100千歐姆 綠色LED
106=1兆歐姆 黃色LED
107=10兆歐姆 黃色LED
108=100兆歐姆 黃色LED
109=1000兆歐姆 黃色LED
1010=10000兆歐姆 黃色LED
1011=100000兆歐姆 黃色LED
1012=1000000兆歐姆 紅色LED
1012=絕緣 紅色LED

測量對地電阻：

   1、將接地線插入接地

2、將表放在被測表面上，按住測量（TEST）按鈕，持續發光的LED指示出對地電阻值的量級。這個測量值的單位是歐姆。

校準周期 SL-030表面阻抗表校準方法：

*每十二個月需校準SL-030表面阻抗表。
*采用十進電阻箱，將標準測量電阻跨接在SL-030表的兩個平行電極之間來檢驗其顯示的阻抗值是否正確。
產品技術參數
電源：9伏PP3堿性電池
測量電壓：9伏
溫度范圍：工作溫度5攝氏度到49攝氏度
儲藏溫度：－15攝氏度到60攝氏度
相對濕度：0％到90％(非結露狀態)
測量度：10的數量級
轉變點：1/2級對數(3.16×10n)
轉變點精度：±1/2級
精度：±10％
重復性：±5％
重量：170克
尺寸：130×70×25(毫米單位)

表面阻抗表校準步驟

1、SL-030表面電阻測試儀采用的是1％超薄膜電阻和高速放大電路，其校準步驟是基于該產品的線性電路技術而進行的。

2、阻抗值的轉換點為1/2級對數即3.16×10n，轉換點的線性值為每測量檔的中值(mean value perunit)的±10％。

3、測量用儀器：十進電阻箱，測試電極電阻箱的電阻需要有1×103歐姆到 999×106兆歐姆或109，測量大于109阻值時采用CAD技術(cadGeneraated techniques)，因?yàn)椴捎?伏電壓驅動很難驗證阻抗值大于999×106的電阻。

4、將電阻箱的兩個電極連接到SV-2080的兩個平行電極上，將電阻調到1K位置，表的103發光二極管(LED)應亮，其它檔的校準依此類推，測量阻抗轉換點時，按下開關的同時連續調節阻抗電橋的阻抗 值，并觀察察下一檔LED燈常亮?xí)r的阻抗值(這時的值為轉換阻抗值)。
